工作原理:

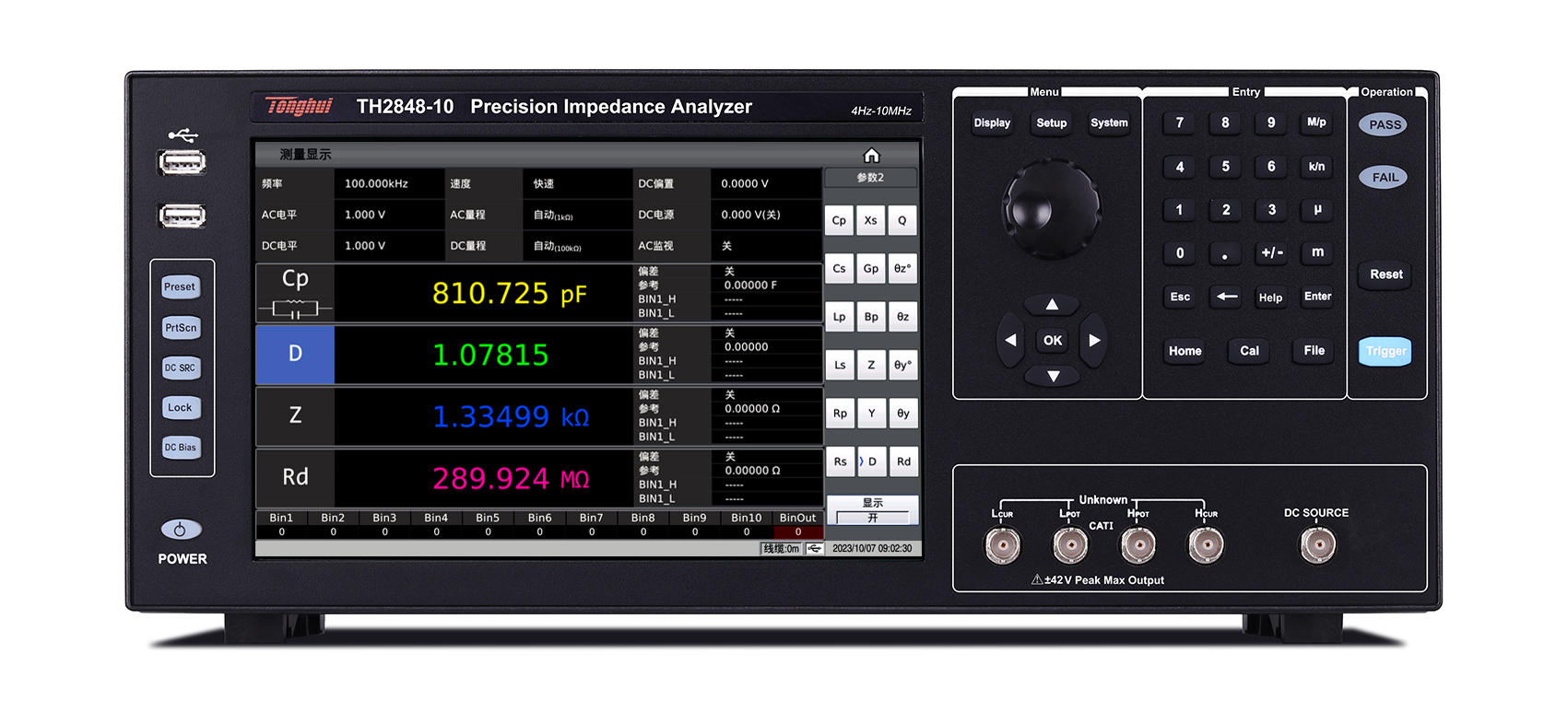

TH2848系列精密阻抗分析仪是同惠电子采用了当前国际先进的自动平衡电桥原理及新一代测量控制技术研发成功的新一代精密阻抗分析仪，创新性的采用了双CPU架构、Linux底层系统、10.1寸 电容式触摸屏、中英文操作界面、内置使用说明及帮助等新一代技术，解决了以往LCR测试速度慢、显示单一、操作繁琐等缺陷。

TH2848系列精密阻抗分析仪设计频率从4Hz-2MHz/5MHz/10MHz，标配了压电导纳圆、介电常数测试功能，让阻抗分析功能得以进一步提升。

得益于采用了10.1吋、分辨率达1280*800的电容式触摸屏，TH2848系列精密阻抗分析仪采用了四参数显示、所有设置、监视、分选参数、状态等可以在同一屏显示，避免了频繁切换的繁琐操作。

性能特点：
• 高分辨率：10.1英寸，分辨率1280*800，电容式触摸屏
• 高精度：采用自动平衡电桥技术，四端对测试配置
• 高稳定性和一致性：15个量程配置
• 高功率：信号电平：20VAC/100mAAC
                内置直流偏置：±40VDC/100mADC
• 高速度：双CPU架构，最快达400次/s（2.5ms）测试速度
• 操作便捷：Linux操作底层、触摸操作、嵌入式帮助
• 点测、列表扫描、图形扫描三种测试方式
• 四参数测量
• 一键记录、一键截屏
• 201点多参数列表扫描功能
• 图形扫描功能，4轨迹任意选择，支持1/2/4分屏
• 压电导纳圆测试、介电常数测试
• 独立24V气缸控制
• 强大的分选：LCR模式：10档分选
                       图形分析模式：支持曲线条件分选
• 高兼容性：支持SCPI/MODBUS指令集，兼容KEYSIGHTE4980A、E4980AL、HP4284A

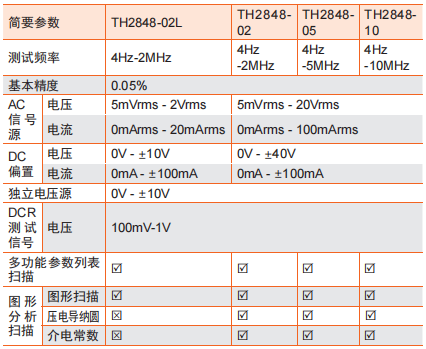

技术参数:

技术资料：

TH2848系列精密阻抗分析仪_技术资料.pdf

产品应用:

• 无源元件： 电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件、晶振和网络元件等的阻抗参数评估和性能分析。
• 半导体元件： LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性； 晶体管或集成电路的寄生参数分析
• 其它元件： 印制电路板、继电器、开关、电缆、电池等的阻抗评估
• 介质材料： 塑料、陶瓷和其它材料的介电常数和损耗角评估
• 磁性材料： 铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
• 半导体材料： 半导体材料的介电常数、导电率和C-V特性
• 液晶材料： 液晶单元的介电常数、弹性常数等C-V特性
• 压电材料及器件： 压电陶瓷滤波器、压电陶瓷陷波器、压电陶瓷鉴频器、 压电陶瓷变压器、大功率超声波发生器、换能器（振子）、声表面波器件、电声器件等都可以测试，如静态电容、损耗、谐振频率、反谐振频率、机械耦合系数等参数
