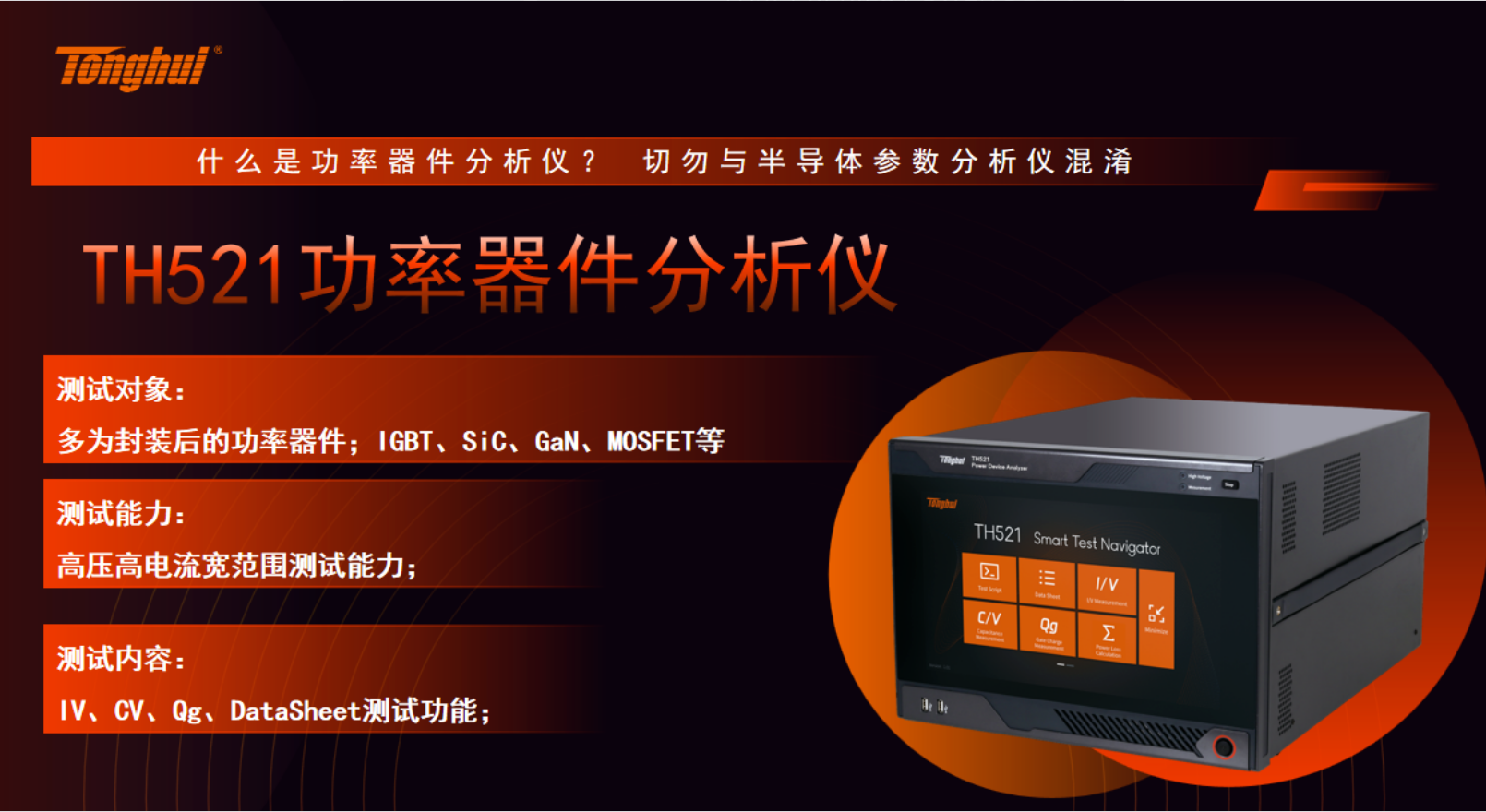

TH521系列功率器件分析仪是一款用于电路设计的综合解决方 案，可帮助电力电子电路设计人员选择适合自身应用的功率器件， 让其电力电子产品发挥最大价值。它可以评测器件在不同工作条 件下的所有相关参数，包括IV参数（击穿电压和导通电阻）、三端 FET电容、栅极电荷和功率损耗。用于电路设计的TH521系列功率 器件分析仪具有完整的曲线追踪仪功能以及其他功能。
TH521 的常规特性
• 高达 3.5kV/1800A的宽广工作范围
• 从 -50 °C 到 +250 °C 的全自动快速热测试
• 自动创建功率器件（半导体和元器件）的技术资料
• 自动记录功能可防止数据丢失
• AI辅助编写python测试脚本
TH521 IV 套件特性
• 可对封装和晶圆上器件进行全自动快速 IV 测量 （Ron、BV、泄漏、Vth、Vsat 等）
• 窄 IV 脉冲宽度（最窄 10 μs）可防止器件自发热，更准确地测 试器件实际性能
• 示波器视图（时域视图）可以监测实际电压/电流脉冲波形，以 便进行准确测量

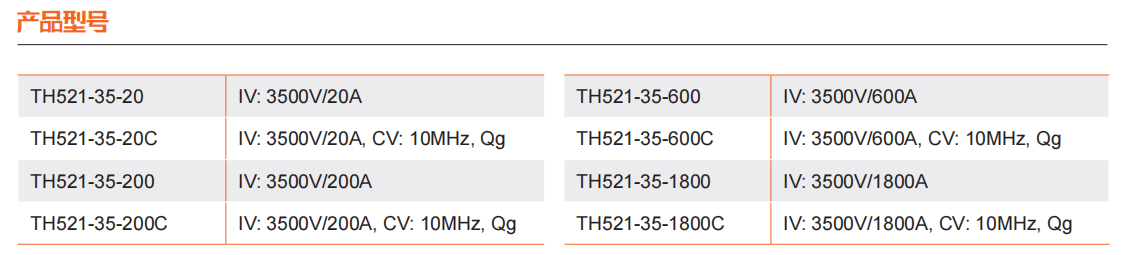

• 配置可以灵活选择（电流范围可从20 A 到 200 A、600 A 或 1800 A灵活选择）， CV 和 Qg作为选配
TH521 套件的完整特性
• IV 套件的全部特性
• 测量封装器件在 3.5 kV 以内的晶体管输入、输出和反向传输电容 （Ciss、Coss、Crss、Cies、Coes、Cres）以及栅极电阻（Rg）
• 测量封装器件的栅极电荷（Qg）曲线
• 计算功率损耗（传导、驱动和开关损耗）
