工作原理:

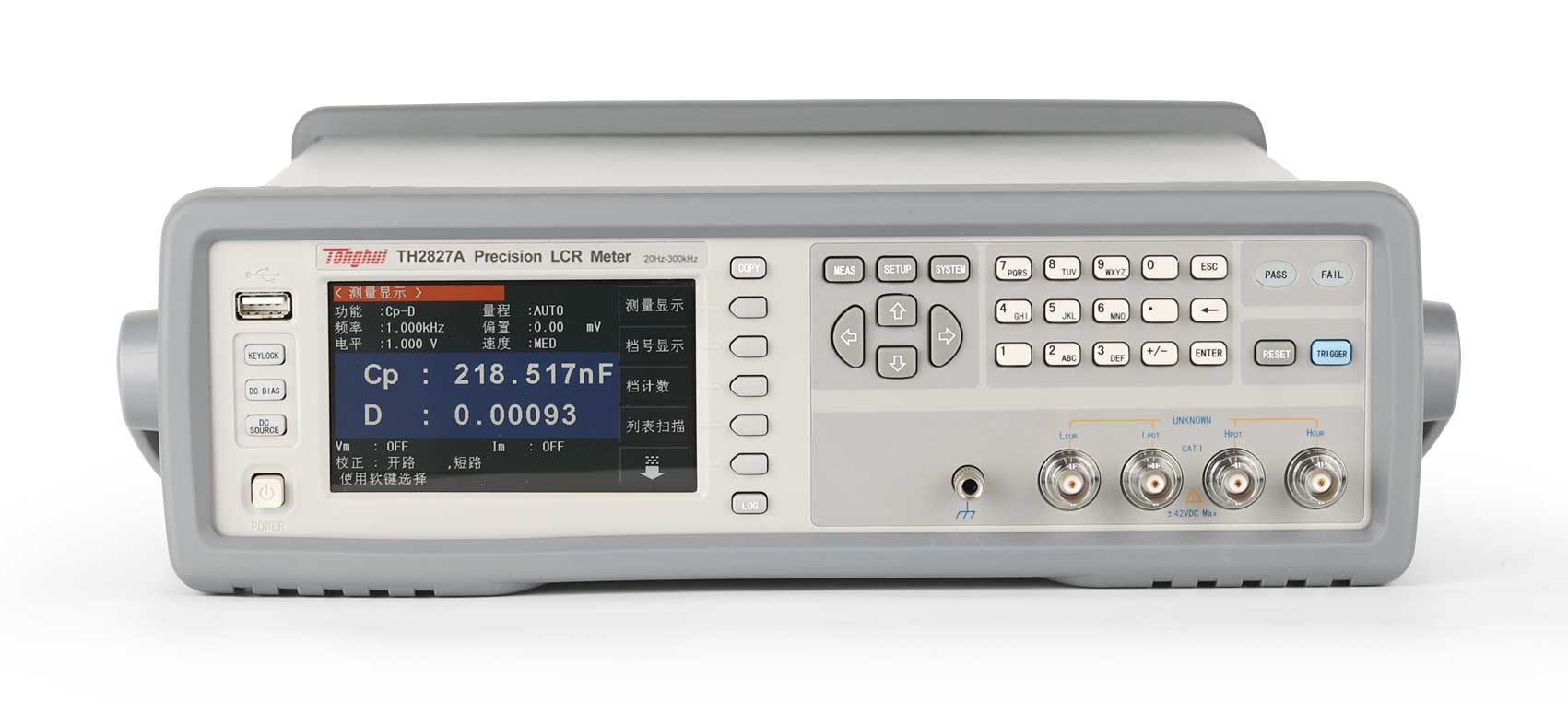

TH2827系列是具有多种功能和更高测试频率的新型LCR数字电桥，体积小，紧凑便携，便于上架使用。本系列仪器基本精度为 0.05%，测试频率最高1MHz及10mHz的分辨率，4.3吋的LCD屏幕配合中英文操作界面，操作方便简洁。集成了变压器测试功能,提高了测试效率。仪器提供了丰富的接口，能满足自动分选测试，数据传输和保存的各种要求。

性能特点：
• 4.3吋TFT液晶显示，中英文可选操作界面
• 测试频率：20Hz-1MHz，分辨率：最高10mHz
• 基本精度：0.05%
• 测试速度：最快13ms/次
• 变压器参数测试功能
• 30Ω、50Ω、100Ω可选内阻
• 201点列表扫描测试功能
• 电压或电流的自动电平调整（ALC）功能
• V、I 测试信号电平监视功能
• 内部自带直流偏置源
• 可外接大电流直流偏置源
• 内建比较器，10档分选和计数功能
• 内部文件存储和外部U盘文件保存
• 测量数据可直接保存到U盘
• RS232C、USB HOST、USB DEVICE、LAN、HANDLER、 GPIB、DCI接口

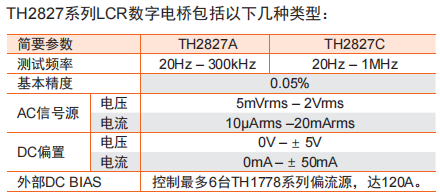

技术参数:

技术资料：

TH2827系列精密LCR数字电桥_技术资料.pdf

产品应用:

• 无源元件： 电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析。
• 半导体元件： LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性；晶体管或集成电路的寄生参数分析
• 其它元件： 印制电路板、继电器、开关、电缆、电池等阻抗评估
• 介质材料： 塑料、陶瓷和其它材料的介电常数和损耗角评估
• 磁性材料： 铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
• 半导体材料： 半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的 介电常数、弹性常数等C-V特性
