工作原理:

性能特点:
■ 50Hz－100kHz，11个典型测试频率
■ 4.3寸TFT液晶显示
■ 6位读数分辨率
■ 测试速度最快达19ms
■ 中英文可选操作界面
■ 10档分选，测试分选更完善
■ 40组LCRZ仪器设定文件
■ 软电源开关
■ 支持110V/220V两种电源电压
■ 量程配置3/10倍步进配置，保证阻抗全范围测试稳定可靠
■ Ls-Rdc / Lp-Rdc功能
■ 超低信号源输出失调 (<100μV），满足大电感、共模扼流圈电感测试需求
■ 超强抗冲击保护能力
■ 空夹具判断
■ 截屏功能
■ 自动LCZ功能
■ 常规、自动化测试两种界面

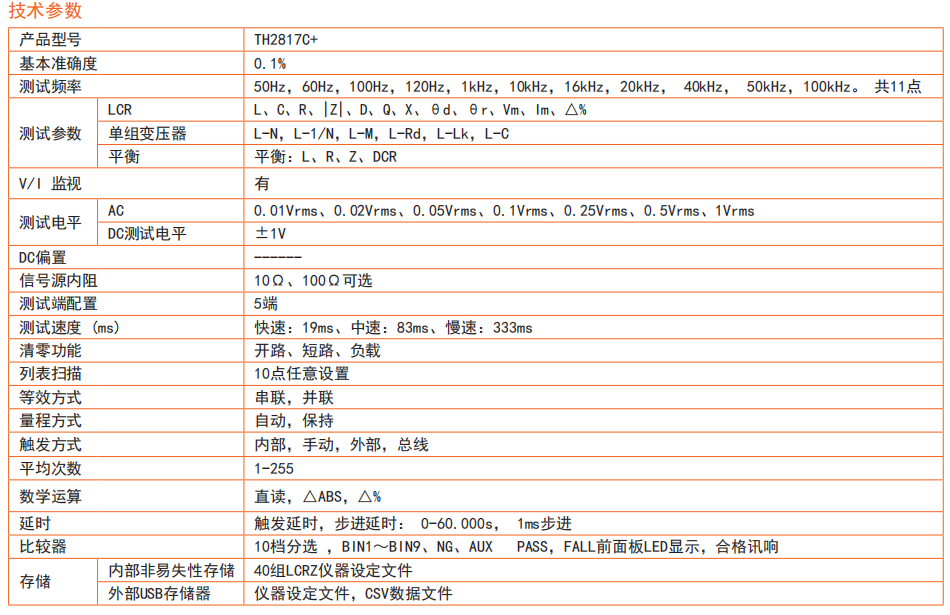

技术参数:

技术资料：

TH2817C+ 紧凑型LCR数字电桥规格书.pdf

产品应用:

■ 无源元件：电容器、电感器、磁芯、电阻器、压电器件、变压器、 芯片组件和网络元件等的阻抗参数评估
■ 其它元件：印制电路板、继电器、开关、电缆、电池等的阻抗评估
■ 平衡器件：共模滤波器、平衡电容、集成电阻分压器
