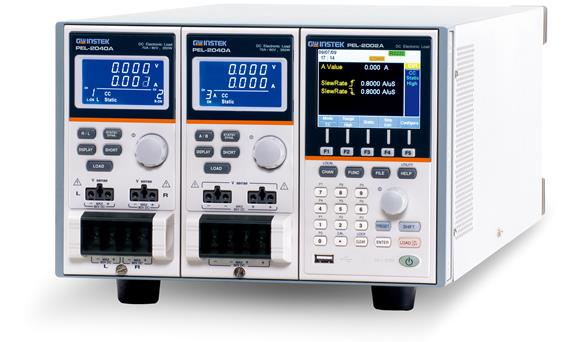

PEL-2004A 和 PEL.2002A 多通道可编程直流电子负载采用模组化设计,满足如今半导体市场高速操作的需求,用于 DC-DC变压器、驱动半导体电路的电池、电源设计、品质检验和特性认证。PEL-2000A 系列包含2款主机和4款负载模组,用户可灵活组合。根据通道数。最大负载功率、每通道电压和电流,任意模组与主机组成测试系统。外部并联可提供更高的输出功率。灵活设计,适应将来不同的功率需求。

PEL-2004A 可容纳4个负载模组,PEL-2002A 可容纳2个负载模组。每个模组功率可达 350W，因此 PEL-2000A 系列功率可达 1.4KVA。为了增加负载容量，可通过标准 MIL20-pin接口并联主机框,可连接5台，包括1台主机和4台从属机,并接后容量可达 7kW。使用4台双通道负载模组，PEL-2004A 可同时测试8路电源输出。

序列功能根据预设序列，以每步 100us 的速率运行。在一个时钟控制下，每个序列可以同时运行。这是 PEL-2000A 强大的特点，它可以实现模拟一个多输出电源负载。动态模式下，在两个预设准位之间，负载电流或负载电阻以 25us/步的预设速度跳动。常用于验证负载快速改变引起的电源响应。最显著的是，在一个时钟信号下，并联多个负载通道，可同步运行动态测试。并联动态功能可灵活完成大功率电源的动态测试。

PEL-2000A 系列包含多种保护模式:过电流保护(OCP)、过电压保护(OVP)、过功率保护(OPP)、反向电压保护(RVP)和低电压保护(UVP)。各种保护模式都能有效的保护负载和待测物。当触发保护设置时，蜂鸣器发出报警，负载同时显示报警并停止吸入电流/电压。当负载运行在 CR或 CV模式时，仪器必须设置过电流保护避免吸入过多电流导致烧坏。过电压保护限制负载的吸入电压。过功率保护当输入功率超过负载规格时，停止吸入功率。反向电压保护避免反向电压损坏 PEL.2000A 系列，直至移除反向电压报警消除。当电压降到某一个限值以下，低电压保护关闭负载。

Co/NoGo 功能全程监测测试结果。当测试结果超出预设限值范围，屏幕显示“NoGo"，并通过 D-SUB 接口向外部设备发出一个“NoGo"信号。Go/NoGo 功能可用于 CC 模式、CV 模式和 CR 模式。在“编程”模式下，12 组程序每组含 10个面板设置内存，可针对重复测试编辑循环序列。在一个程序执行完成后，所有测试结果，包括 Go/NoGo 判断，将显示在屏幕上。对于外部控制和系统设置，PEL 系列标配 USB 和 RS-232C接口，选配 GPIB。所有接口支持 LabView 驱动和数据记录 PC 软件。每通道的后面板都有一个模拟控制/监测接口，可外部开启/关闭负载，外部监测负载输入电流和电压。

特点：

• 10组预置内存

• 可并行操作

• 支持负载模拟的序列功能

• 外部波形控制功能

• 高精度和高分辨率

• 可变转换速率

• 高达8通道的多通道输出

• 过功率/过电流/过电压/过温保护

• 延迟控制

• 标配USB、RS-232C,选配LAN、GPIB

• 120组设置内存
