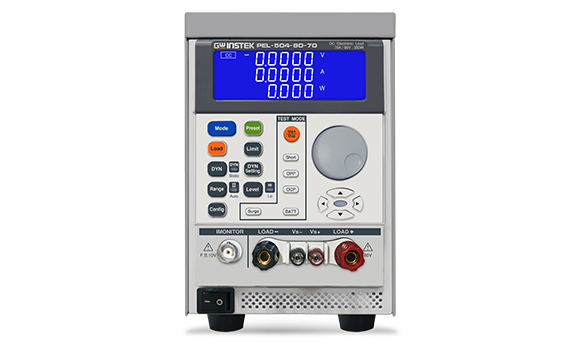

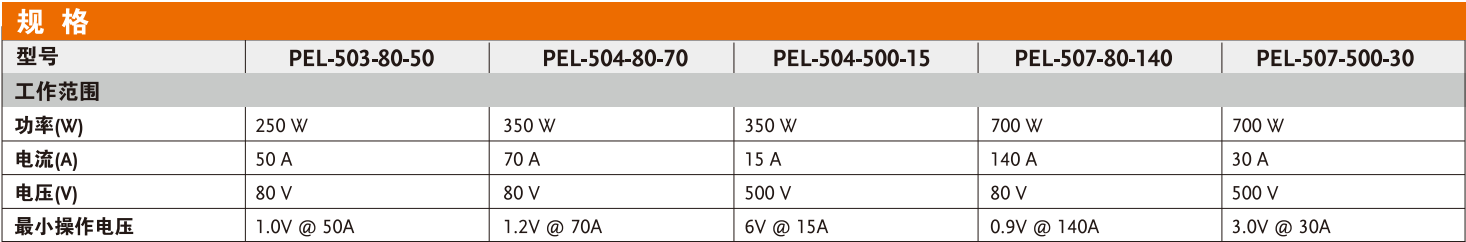

PEL-500 系列单通道电子负载，共有5个型号分别提供0~80V/0~500V 电压操作范围及 250~700W 的功率操作范围。可以应用于研发、品管、ATE 系统及生产测试，包括电压源/电流源测试、开关电源瞬时响应、定电压模式供限流测试及模拟电池、电池放电测试。

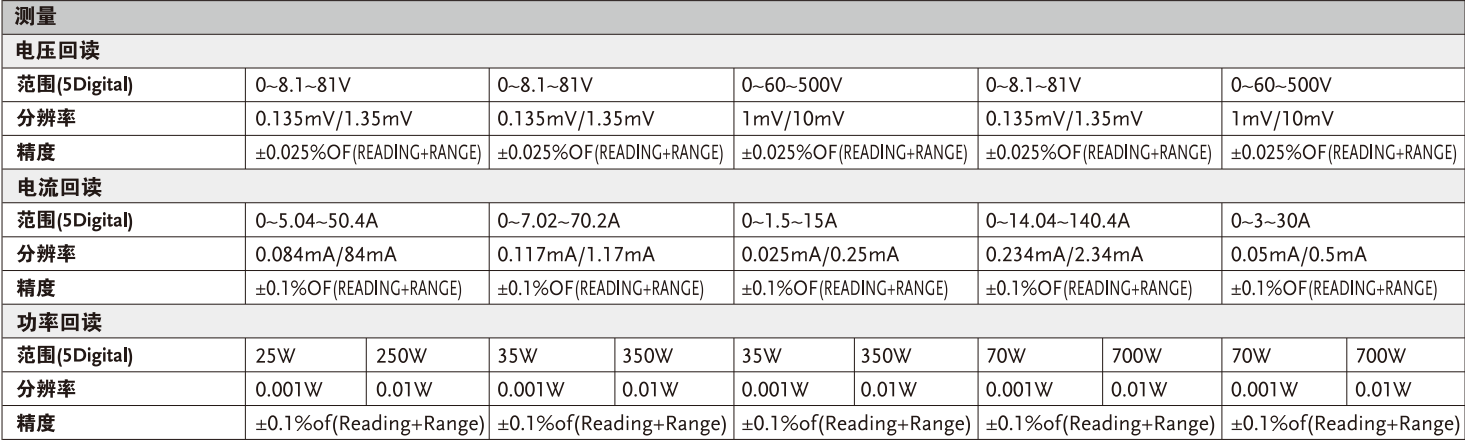

PEL-500 系列提供5位电压、电流及功率的显示，用户可以同时监测待测物的测量数据。为了方便使用者评估待测物是否能够承受过衡电流，PEL-500 系列提供 Surge 测试，可以模拟开机过冲电流及热插入瞬间电流。内建电池放电测试功能，可以依照待测物测试需求，决定停止放电的条件，包括设定放电停止电压(Vbat)、放电容量(AH、WH)以及停止放电时间。

使用者可以依照待测物特性，分别设定 PEL-500 系列的加载电压/卸载电压来进行测试，当待测体的输出电压上升至加载电压值，开始进行加载，当输出电压下降至卸载电压，开始卸载。用户可以依照待测体的功能及规格，利用GO/NG 功能预先设定判断条件，PEL-500系列将在测试过程中依据所设定的判断条件，自动产生判断结果。

在电源的安全测试要求下，PEL-500 系列不仅提供 Short 测试功能，也提供过电流保护/过功率保护的自动测试功能简化使用者烦杂的手动操作，去验证待测物 OCP/OPP 动作点。所产生的测量结果帮助使用者确认待测物在OCP/OPP 的实际动作点是否在测量规范内。

PEL-500 系列除了可以提供负载电流波形经由|monitor 的 BNC 输出端子到示波器:也提供过电压、过电流、过功率及过温度保护、逆向极性侦测，当其中的任一项产生触发动作时，PEL-500 系列将有保护或提醒措施，保护 PEL-500避免因为不正常操作范围而损毁。

特点：

• 5位数字电压、电流以及功率显示

• 同时显示电压值、电流值、功率

• 短路测试时可设定短路时间

• 过电流保护/过功率保护的自动测试功能

• 电池放电测试功能可以设定放电停止电压(Vbatt)、放电容量(AH、WH)以及停止放电时间

• Surge测试可以模拟开机过衡电流及热插入瞬间电流

• 定电流、定电阻、定电压、定功率及Dynamic模式

• 过电压、过电流、过功率、过温度保护及逆向极性侦测

• 电压极性显示可设成正值("+" )或负值("-")

• 通讯接口: RS-232C、USB
