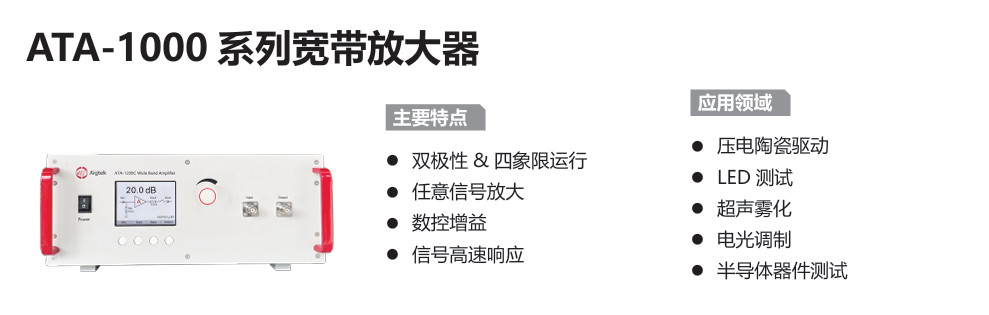

ATA-1000系列宽带放大器 DC~25MHz

工作原理:

功率放大器是一种可放大交直流信号,在给定失真率条件下,能产生最大功率输出以驱动某一负载的实验室仪器。功率放大器的主要技术参数包括带宽、电压、功率、通道、压摆率、阻抗、增益等。为具体应用选择合适的功率放大器时,应考虑电压、功率、增益、带宽和波形等特性。

功率放大器能够与主流的信号发生器配套使用,实现信号的放大,被广泛应用在mems测试、超声波测试、电磁场驱动、无线电能传输以及院校电子实验测试等领域。

ATA-1000系列是一款理想的可放大交、直流信号的宽带放大器。带宽高达25MHz,并且具有50Ω/10kΩ(或50Ω/1MΩ)两档输入电阻可选,匹配高、低内阻的信号源,实现信号的放大。输出电阻可调,客户可根据测试需求灵活选择。


ATA-1000系列宽带放大器应用场景:超声雾化、无损检测,二极管测试、超声加工、天线驱动、聚焦超声、电光调制。

  • 带宽(-3dB)DC~25MHz

  • 最大输出电压70Vp-p(±35Vp)

  • 最大输出电流2Ap

  • 匹配高/低内阻的信号源

  • 输出电阻可调

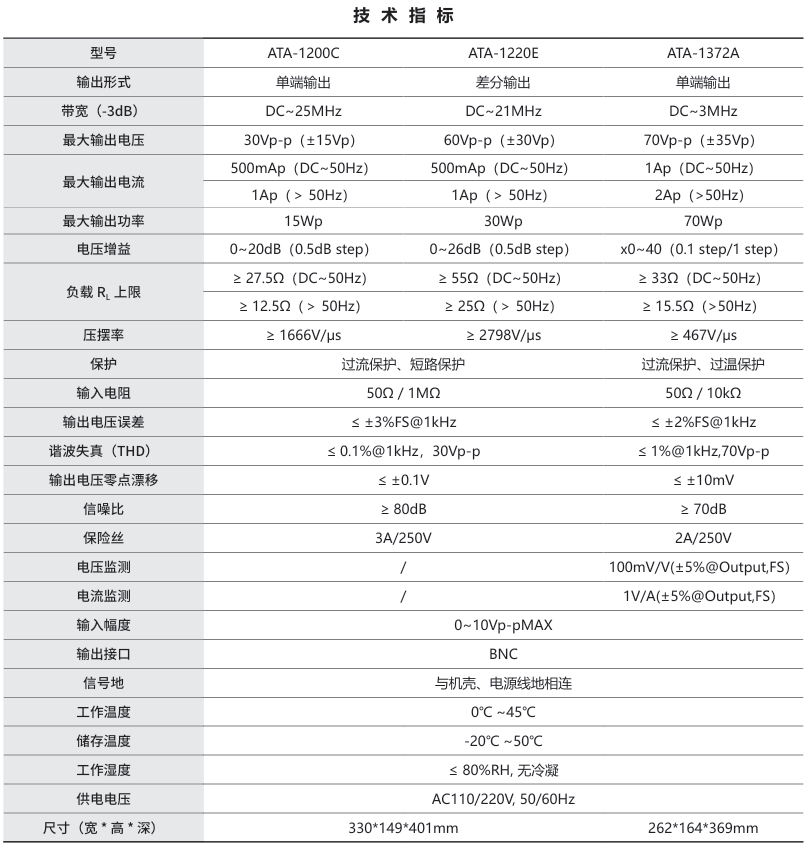

技术参数:

产品应用:
